4000m 긴 CNC 텐덤 프레스 브레이크 기계 도구 단일 V 바닥 다이 굽기 5mm 잎

프레스 브레이크 기계는 무엇입니까?

et me 더 자세한 압축 브레이크 기계의 개요를 제공:
프레스 브레이크 (press brake) 는 금속 가공 기계 도구의 일종으로, 금속 판이나 다른 재료를 구부리기 위해 사용된다.

고정 된 하위 도어 (또는 침대) 와 가동 가능한 상위 도어 (또는 ram) 로 구성 되어 물질 을 구부리기 위해 힘을 가집니다.

원하는 모양으로
프레스 브레이크 기계의 주요 구성 요소는 다음과 같습니다.
프레임: 무거운 용량 프레임은 기계의 구조적 지원을 제공합니다.
램: 휘어지는 힘 을 행사 하는 움직일 수 있는 상단 톱니. 수력, 전기 또는 기계적 수단 으로 가동 된다.
베드: 굽는 동안 작업 부품을 지지하는 고정된 하부 톱니.
뒷측정기: 각 곡선에서 작업 부품을 정확하게 배치하는 조절 가능한 정지.
도구: 원하는 곡선 프로필을 제공하는 교환 가능한 도형 또는 도구.
제어장치: 굽기 과정을 프로그래밍하고 제어하는 인터페이스, 종종 CNC 기능을 가지고 있습니다.

공급 고품질 CNC 수압 프레스 브레이크와 수압 베딩 기계

CNC 프레스 브레이크 기계의 FAGO 격자 척도:

그레이팅 라인러는 종종 CNC 프레스 브레이크 기계 도구의 폐쇄 루프 서보 시스템에서 사용됩니다.

측정된 출력 신호는 디지털 펄스입니다.

탐지 범위가 넓고 탐지 정확도가 높고 반응 속도가 빠르다는 특징이 있습니다.

 CNC 텐덤 프레스 브레이크 기계 원칙:

같은 사양을 가진 두 WE67K- 시리즈 CNC 프레스 브레이크를 선택 하 고 이중 기계를 구성

연결 동기화 장치 두 기계 도구의 연결은 초장하고 두꺼운 작업 부품을 처리 할 수 있습니다.

두 기계 도구는 또한 생산 효율을 향상시키고 절약하는 동시에 분리하여 사용할 수 있습니다.

자원은 기울기 보상 메커니즘을 갖추고 있습니다. 동기화 메커니즘은 기계적

수압 서보 및 기계적 중지. 상단 슬라이더의 스트로크와 후방 유지 프레임의 위치

모터로 빠르게 조절됩니다. 수동 정밀 조정, 전자 수치 제어 디스플레이 WE67K형 전기 수압

servo CNC 굽기 기계는 여러 기계에 의해 연결 될 수 있습니다. 이중 기계 연결 굽기 기계는 주로

길고 두꺼운 판과 길고 짧은 작업 조각의 상호 작용 사용에 사용됩니다. 단일 기계와 비교하면

같은 압력으로, 그것은 동일한 구성 하에서 사용 비용을 절약 할 수 있는 명백한 가격 이점을 가지고 있습니다.

고객들을 위해.

CNC 프레스 베이킹 기계 도구기술 데이터


CNC 판 잎 굽기 기계 특성
싱크로 프레스 브레이크 머신 (Synchro Press Brake Machine) 은 최첨단 수압 (보시 렉스 로스 또는
호르비거) 와 전자제품 (텔레메카닉, 메를린 제린 레그랑, 시멘스)
굽기 과정의 정확한 통제를 보장합니다. 프레스 브레이크 프레임은 견고한
용접된 단일 블록 철강 구조물, 용접 후 완화된 스트레스 및 가공
기계의 정밀도를 보장하기 위해 위치 변경 없이, 모든 것을 모두, 최소를 보장
굽는 동안 기울기
피스톤은 정밀 밀링 된 철강 가공으로 장시간 마이크로 폴리싱
생산 수명. 동기 압력 브레이크는 아래로 돌리는 쌍통 실린더입니다.
수압 압축 (Y1 ∼ Y2 축) 과 다음을 포함한다.

주요 요소 CNC 탕덤 프레스 브레이크:
1. AKAS 라이트 보호기를 포함한 CE 적합성
2선형 계수와 비례 밸브를 통해 빔 동기화
3Delem 각 프로그램 제어 또는 ESA 시스템
4. Y1 + Y2 + X 축 표준, 시작 시 축의 자동 인덱싱
5유럽 (시스템) 상단 및 하단 도구 클램핑
6가열된 거시 목 상단 도구와 4V 다이 바닥 도구
7. 공 나사 (= X 축) 에 있는 세르보 모터로 구동된 역측정기
8. 크로닝 테이블 / 반 기울기 퀴즈와 함께 상단 클램핑
8측면 및 후방 안전 보호 및 안전 잠금 스위치

100t CNC 수압 압축 브레이크의 옵션 장비:
1X1, X2, R1, R2, Z1 및 Z2와 같은 추가 축의 제어
2Delem 65, 66, 69 및 Cybelec 80, 1200, Modeva 시리즈
3더 큰 목구멍, 더 큰 낮빛 개방 등...
4빠른 수동 또는 수압 톱 도구 클램핑
5- 추가 후측기 보편적인 손가락 블록
6중앙 모터 스루브레이션 시스템

부착된 압축 브레이크 기계 용품:

• 앞 팔 지원, 3개
• 앵커 볼트, 4개
• 견과류, 몇 조각
• 세탁기, 몇 조각
• 오일건, 1개
• 발 페달 1개

하위 펀칭 및 하위 다이 하이드럴 프레스 브레이크:

• 표준 상부 펀싱, 500mm 길이 또는 사용자 정의 할 수 있습니다.
• 펀싱의 가장자리는 열 처리 후 HCR 45-50입니다
• 펀싱을 유지하기 위해 크로네드 탈락과 함께 빠른 클램핑을 사용하십시오.
• 다양한 두께의 판을 구부리는 멀티 Vee 바닥 마우스.
• 하단 도는 열 처리 후 HB190-260입니다.

서보 프레스 브레이크 = 에너지 절약 = CNC 수압 프레스 브레이크 기계
전기 수압 압축 브레이크
5 ~ 14+ 축 CNC • 110, 150, 195 톤 • 8' ~ 10' 굽기 길이
우리의 세르보 수압 프레스 브레이크는 최대 66% 낮은 전력 소비를 가진 강력한 효율적인 금속 굽기

대기 중 및 44% 굽는 사이클 동안 에너지 사용이 낮습니다.

AC 세르보 "전기"모터에 의해 가동되며 변속도 펌프에 따라 수압유를 "필요에 따라" 가동합니다.

우리의 세르보 프레스 브레이크는 우리의 고도로 정교한 고급

전자, 전기 및 수압의 강력한 힘을 필요한 경우에만 동기화시키는 기술입니다.

더 조용하고 에너지 효율적이거나 더 정확한 프레스 브레이크는 어디에서도 찾을 수 없습니다.

여기서 브로셔를 다운로드하세요.
CNC 수압 프레스 브레이크 기계.pdf

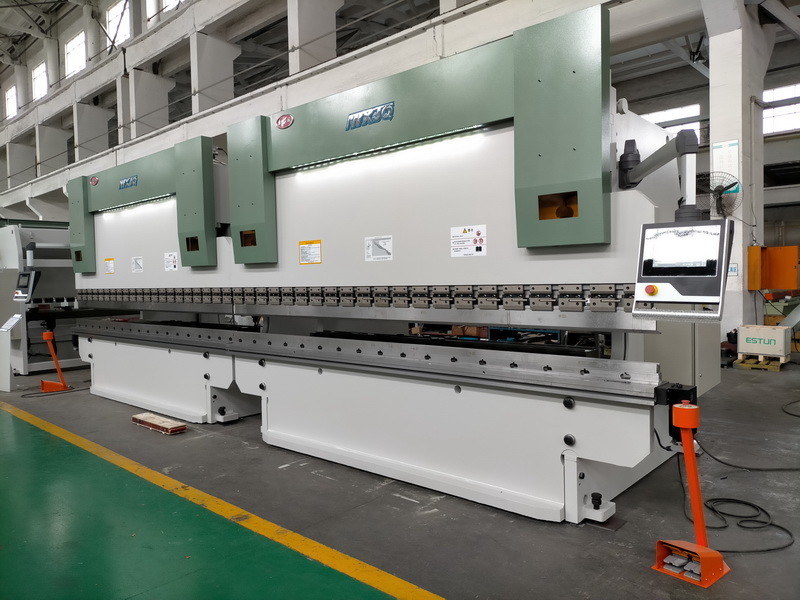

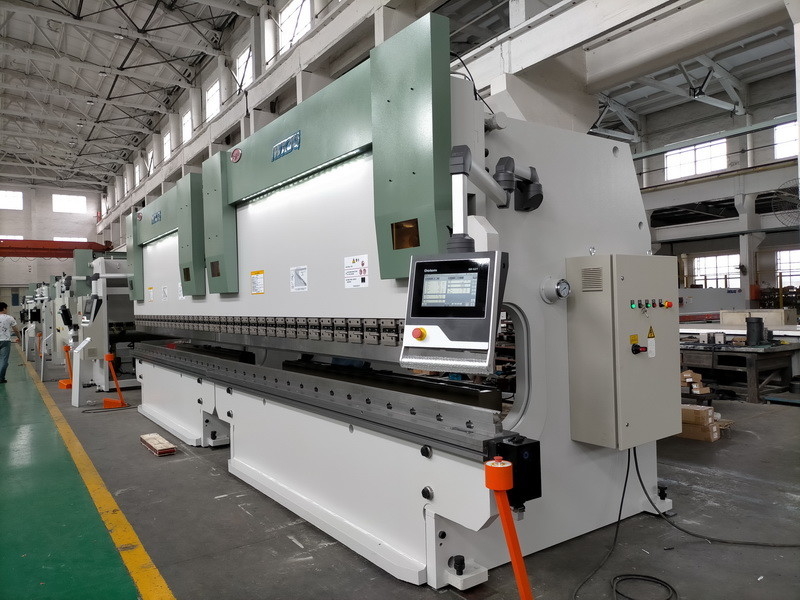

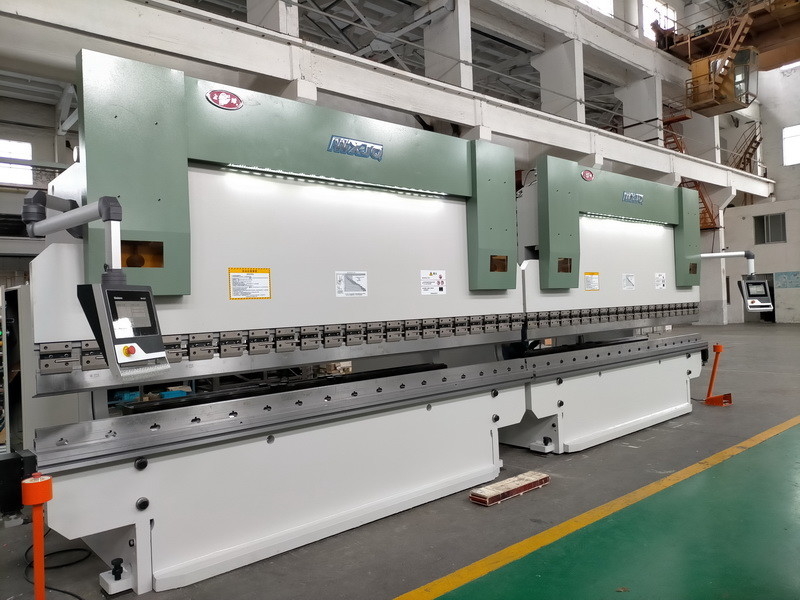

CNC 수압 압축 브레이크의 그림:
